Tethr が基盤とするカメラのテザーシステムのための通信プロトコル。

Tethrに新しいカメラをサポートさせたい

WireSharkでのリバースエンジニアリング方法

• Apple SiliconでUSB Trafficを覗き見る
  • Wiresharkをインストール
  • SIPを無効にする
  • Wiresharkに表示されているXHCから始まるポートそれぞれに、sudo ifconfig XHC0 up を実行する
  • XHR#のうちのいずれかがUSBカメラ
  • 送受信パケットのうち
    • Infoが以下のものをチェック。(submitted) がつく行を無視する
      • URB_BULK out (completed):PC → カメラ
      • URB_BULK in (completed): カメラ → PC

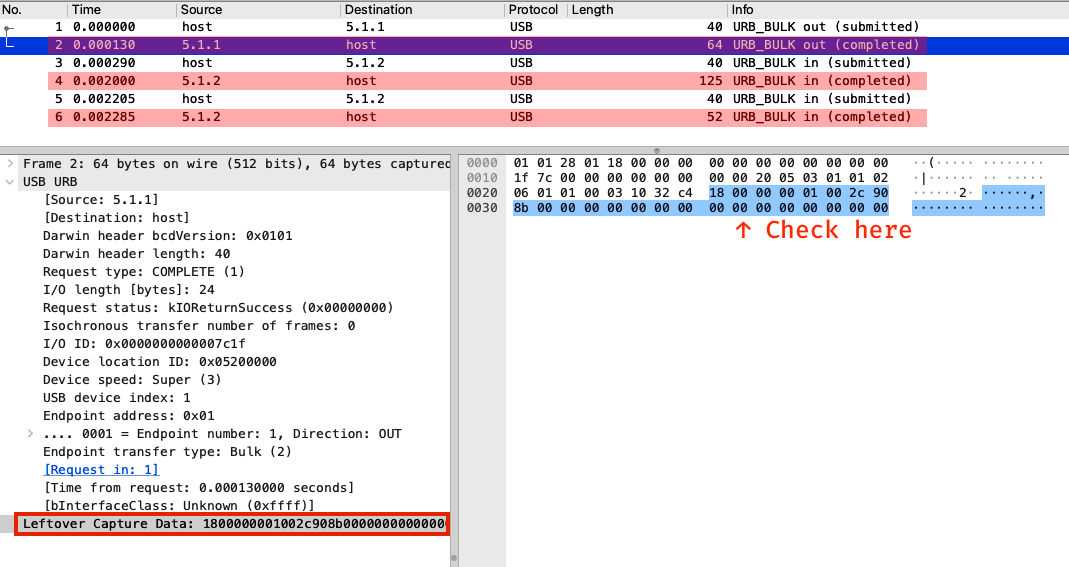

    • Leftover Capture Dataから読んでいく
    •

PTPのコミュニケーションの流れ

3つのデータ送受信タイプが存在する

SendCommand: カメラに短いコマンドを送信する

• transferOutCommand (PTPType.Command): OpCodeを送信
• waitBulkIn (PTPType.Response): カメラからのレスポンス

SendData: カメラに長いデータを送信する

• transferOutCommand (PTPType.Command): OpCodeを送信
• transferOutData (PTPType.Data): 実データを送信
• waitBulkIn (PTPType.Response): カメラからのレスポンス

ReceiveData: カメラからデータを取得する

• transferOutCommand: 問い合わせたいOpCodeを送る
• 成功した場合
  • waitBulkIn: カメラから本データを受信
  • waitBulkIn: 最後のレスポンス
• カメラが何らかの理由で実データを用意できない場合
  • waitBulkIn (PTPType=Response): 失敗コードを代わりに送る

パケットの構造

PTPType.Command（PC→カメラに）

0c 00 00 00 // Length: 0x0000000c = 12 bytes (Leftover Capture Dataのバイト数と一致)
01 00       // PTPType: 0x0001 = Command
01 10       // OpCode: 0x1001 = GetDeviceInfo
12 00 00 00 // Transaction ID: 0x12 = 18

PTPType.Data（PC→カメラ、カメラ→PCの両方）

21 01 00 00 // Length
02 00       // PTPType: 0x0002 = Data
01 10       // OpCode: 0x1001 = GetDeviceInfo
12 00 00 00 // Transaction ID: 0x12 = 18
...         // 実データ

PTPType.Response（カメラ→PCに）

0c 00 00 00 // Length
03 00       // PTPType: 0x0003 = Response
01 20       // PTPResponse: 0x2001 = OK
12 00 00 00 // Transaction ID: 0x12 = 18
